Что такое ризограф

Данная страница предназначена для тех, кто интересуется что такое ризограф и ризография. В этом издании мы попытались описать проблемы, возникающие при тиражировании на ризографе, и предложить способы их решения таким образом, чтобы, с одной стороны, максимально использовать возможности ризографии и, с другой стороны, достичь наибольшего эффекта от ваших затрат при тиражирование на ризографе.

что такое ризограф

Ризограф это не ксерокс!

Начать придется с технического описания ризографа. Мы находим это весьма полезным, поскольку многие технические ограничения связаны именно с технологией ризографии, а не являются, например, нашей прихотью.

...
рис.1

По внешнему виду (рис.1) ризограф похож на ксерокс, но на самом деле это не так. Скорее, это гибрид ксерокса и офсетной печатной машины. От ксерокса ризограф позаимствовал сканирование оригинал-макета, а от офсетной машины — изготовление печатной формы.

При работе все выглядит очень просто. В сканер (1) ризографа помещается оригинал-макет. На пульте (2) нажимается кнопка. Через полминуты появляется первая копия. На пульте задается число копий, копирование идет со скоростью 120 копий в минуту. Бумага из лотка (3) проходит через ризограф и, уже напечатанная, попадает в лоток (4). Нижний ящик (6) — просто подставка. Если в процессе работы произошел сбой (лист застрял внутри ризографа), можно открыть дверцу (5) и устранить неполадку.

...
рис.2

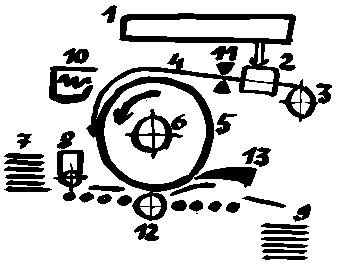

Поясним, как работает ризограф, по схеме (рис.2). Работа ризографа состоит из двух этапов. Первый этап начинается со считывания изображения оригинал-макета в сканере (1). Оригинал-макет представляет собой лист белой бумаги с изображением, которое нужно тиражировать. Сканер преобразует его в электрические сигналы, поступающие в блок изготовления мастер-пленки (2). Мастер-пленка представляет собой тонкую бумажную ленту с полимерным покрытием, намотанную на рулон (3). В блоке (2) в полимерном покрытии прожигаются отверстия в точном соответствии со сканируемым изображением. Отрезок мастер-пленки (4), по длине равный листу оригинал-макета, отрезается ножом (11) и закрепляется на печатающем барабане (5). На этом заканчивается первый этап работы ризографа.

Барабан (5) имеет сетчатую основу под тем участком, где закреплен отрезок мастер-пленки. Изнутри по сетке размазывается краска, поступающая из тубы (6). Краска пропитывает отрезок мастер-пленки и просачивается только через те участки, где имеются отверстия в полимерном покрытии. Если теперь к мастер-пленке приложить лист бумаги, на нем останется отпечаток — копия оригинала. В этом, собственно, и заключается второй этап работы ризографа.

На втором этапе барабан (5) приводится в постоянное вращение в направлении, показанном стрелкой. Листы чистой бумаги из подающего лотка (7) захватываются механизмом подачи (8) и направляются между барабаном (5) и прижимным валиком (12). Здесь и происходит перенос изображения на бумагу. Далее листы бумаги отлепляются от барабана или сами, или клювиком (13) и попадают в приемный лоток (9). На втором этапе оригинал-макет уже не используется.

Перед сканированием следующего оригинала, ненужный уже отрезок мастер- пленки снимается с барабана и утилизируется (сминается) в емкость (10).

Вот и все! Следует добавить, что описанные выше процессы ризограф выполняет автоматически, хотя верится в это с трудом. Управление ризографом производится при помощи практически одной кнопки и клавиатуры для задания количества копий.

Для печати другим цветом заменяется весь барабан (5), для каждого цвета имеется свой барабан, хранящийся отдельно вместе с тубой для краски (6). Эта операция производится вручную.

Технические характеристики

Здесь приведены реальные усредненные технические характеристики по имеющимся в типографии ризографам. Они показывают, скорее, возможности нашей типографии, а не конкретного ризографа.

Формат оригинал-макета до А3
Формат бумаги для копий до А3
Плотность бумаги 65-210 гр/м2
Режимы сканирования текст, фото, текст+фото
Разрешающая способность сканера 600 dpi
Масштабирование при сканировании 72-141%
Время получения первой копии 20 сек
Скорость копирования 60-130 копий/мин

Следует указать, что по современным требованиям к полиграфической продукции, качество печати ризографа достаточно низкое. Во-первых, изображение копий приобретает некоторую «зубчатость» по сравнению с оригиналом, обусловленную отверстиями в мастер-пленке. Во-вторых, краска не ложится на бумагу равномерно, на больших темных участках заметна «ворсистость» изображения, зависящая еще и от качества бумаги. К сожалению, регулятора, подобного показанному на рис.3 в ризографе нет…

...
рис.3

Однако, по своей оперативности, стоимости и оптимальным тиражам ризография занимает «нишу» недоступную другим способам тиражирования (ксерокопированию и офсетной печати).

Что он любит, и что нет…

Оригинал-макеты

Начнем с требований к оригинал-макету, поскольку большинство ограничений связано именно с ним.

...
рис.4

а) Имеются сканеры двух типов — планшетный и барабанный. В первом — оригинал-макет кладется на стекло, под которым движется считывающий блок. Во втором — оригинал-макет протаскивается через блок считывания. Понятно, что только в первом случае оригинал-макет может быть на мятой бумаге, иметь склейки и т.п. (рис.4). Сканер второго типа такой макет сомнет, порвет или вообще откажется считывать.

...
рис.5

б) Листы оригинал-макета должны иметь изображение только с одной стороны, иначе возможно просвечивание оборотной стороны при сканировании (рис.5).

...
рис.6

в) Ризограф не любит темных изображений, т.е. таких, где очень много краски (рис.6). В этом случае, при печати лист бумаги, миновав прижимной валик (12), остается приклеенным к барабану. Правда, на его пути клювик (13), однако он может и не зацепить лист, а если и зацепит, то смажет краску. Нормальные листы обычно сами отлипают от барабана из-за упругости бумаги.

Нельзя точно определить, каков допустимый процент темных элементов изображения, однако при изготовлении оригинал-макетов следует стремиться избегать больших фотографий и инверсий (белый текст на черном фоне).

...
рис.7

г) Оригинал-макет должен иметь поля не менее 1 см (рис.7), печать «под край» листа невозможна по двум причинам. С одной стороны — это отклеивание бумаги от барабана (край листа не должен прилипать). С другой стороны, это связано с тем, что ризограф не обеспечивает точного совпадения копий, особенно в направлении движения бумаги. Этот разброс составляет в среднем 3-5 мм. При попытке печати «под край» краска попавшая на валик неизбежно запачкает как его, так и оборотную сторону других листов. Проблему можно в некоторой степени решить последующей резкой копий, при этом готовая продукция будет иметь меньший формат.

...
рис.8

д) Разброс изображений следует учитывать и при печати в несколько цветов (рис.8). Участки изображения разного цвета должны отстоять друг от друга на 5 мм, тогда разброс будет незаметен. Ни о каком точном совмещении цветов говорить не приходится. Желательно оригинал-макеты для печати в несколько цветов готовить по одному листу для каждого цвета, и еще один лист с совмещенным изображением.

...
рис.9

е) Если на копируемом листе имеется темная область, расположенная несимметрично относительно линии движения бумаги, возможна еще одна напасть — разворот листа при отклеивании от барабана. Такой лист застревает в ризографе, не долетев до приемного лотка (рис.9). Следует стремиться к симметричному размещению темных областей.

...
рис.10

ж) Если на оригинал-макете нет оттенков серого цвета, он может быть распечатан на лазерном принтере с любым разрешением, начиная с 300 dpi. Однако, при наличии полутонов, разрешение не должно превышать 300 dpi. В этом случае оттенки серого цвета передаются в виде растра из черных точек, визуально смотрящихся как серый цвет (рис.10).

Наибольшее распространение в настоящее время имеют принтеры HP LaserJet 4x с разрешением 600 dpi. Изображение с полутонами при таком разрешении выглядит очень приятно, поэтому заказчики стремятся тиражировать именно такие макеты. К сожалению ризограф воспринимает 600 dpi только в фоторежиме сканирования, результат получается не очень хорошим, кроме того, сплошные участки изображения приобретают дополнительную «зубчатость».

Наиболее просто данная проблема решается при работе в среде Windows. В этом случае проще всего печатать на любом лазерном принтере HP4 как на HP LaserJet Series II с параметром Dithering=Coarse. Драйвер для указанного принтера входит в стандартный комплект среды Windows.

На этом замечания по поводу оригинал-макетов заканчиваются. Добавим, что нам гораздо приятнее печатать тиражи с хороших оригинал-макетов. Мы считаем, что хороший дизайн важен для любого документа, от фирменного бланка до квитанции об оплате.

Бумага

Теперь, когда решены вопросы с оригинал-макетом, разберемся с бумагой.

Основная характеристика бумаги — плотность, измеряемая в граммах на квадратный метр, именно столько должен весить лист бумаги площадью в один квадратный метр. Обычная бумага имеет плотность в районе 80 гр/м2, плотность картона — 200 гр/м2. Плотная бумага используется для визитных карточек, обложек, этикеток и т.п. Наиболее распространена бумага плотностью 80 гр/м2.

По техническим характеристикам ризограф допускает печать на бумаге от 46 гр/м2, однако, как показала практика, такая бумага пропускает краску насквозь и, кроме того, сворачивается в трубочку, не долетев до приемного лотка.

Бумага может быть белой или тонированной. Следует избегать очень темных тонов. Также необходимо учитывать прозрачность краски ризографа, что вызывает смешение цветов. Так, печать синим цветом по ярко-желтой бумаге приводит к появлению зеленоватого оттенка.

Ризограф совершенно не допускает печать на глянцевой и мелованной бумаге. Краска на основе глицерина, используемая в ризографе, высыхает только на той бумаге, в которую может впитаться. Время высыхания для приемлемых типов бумаги составляет от 0.5 до 15 секунд. Эксперимент, проведенный для мелованной бумаги, показал, что краска на ней не высохла за три недели, после чего был прекращен.

«Мне здесь уютно — тепло и сыро…»

И последнее, что не любит ризограф — погоду. Летом краска становится слишком жидкой и ее вытекает больше, чем следует. Зимой краска, наоборот, густеет. При низкой влажности (зимой) листы бумаги слипаются из-за статического электричества.

Но это уже, собственно, наши проблемы…

За что вы платите

Итак, осталось определить объем тиража и стоимость печати. Оказывается, это разные вещи. В общем случае, чем больше тираж, тем меньше стоимость каждой копии, хотя стоимость всего тиража, естественно, больше.

...
рис.11

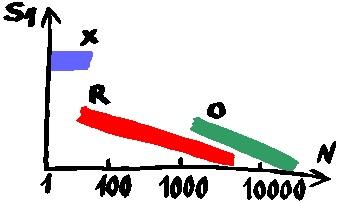

На рис.11 показано место ризографии в сравнении с другими способами печати — ксерокопированием и офсетом (Х — ксерокс, R — ризограф, O — офсет, S1 — стоимость печати одного листа, N — объем тиража).

Поскольку процесс ризографии состоит из двух этапов, затраты также раскладываются на две составляющие. На первом этапе это стоимость отрезка мастер-пленки и краски для его заполнения. Даже если на макете всего один маленький значок, краской заполняется весь отрезок мастер-пленки. Этим количеством краски можно испачкать листов триста бумаги, но, к сожалению, она пропадает впустую.

На втором этапе расходуется только краска, попадающая на бумагу.

...
рис.12

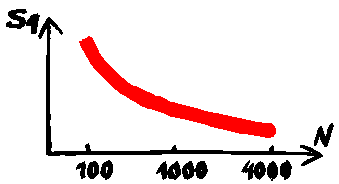

Вышесказанное можно выразить формулой и графиком (рис.12).

S=M+K1+A1+N*(K2+A2+B)=X+N*Y
S1=(M+K1+A1)/N+K2+B+A2=X/N+Y

S стоимость печати тиража
S1 стоимость печати одного листа
M стоимость отрезка мастер-пленки
K1 стоимость краски на заполнение мастер-пленки
K2 стоимость краски для печати одного листа
A1 амортизация ризографа на первом этапе
A2 амортизация ризографа на втором этапе
N тираж
B стоимость листа бумаги
X общие затраты на первом этапе
Y общие затраты на печать одного листа

Как видно из формул, затраты первого этапа распределяются на весь тираж. Таким образом, стоимость печати 1 листа снижается при увеличении тиража.

Верхний предел тиража ограничен стойкостью мастер-пленки, которая выдерживает около 4000 оттисков. Однако, стоимость печати двух тиражей, например по 3500 экземпляров ненамного дороже одного 7000 (если выдержит мастер-пленка). Поэтому верхний предел тиражирования можно не принимать во внимание.

Следует указать, что тиражи более 20000 экземпляров выгоднее печатать на офсетных машинах, однако здесь надо учитывать низкую оперативность офсетного способа печати и другие требования технологии.

С двухэтапными затратами связаны типичные ошибки заказчиков.

Первая заключается в том, что заказчик просит «попробовать» напечатать зеленым цветом, а если не понравится — синим. Однако, как мы уже сказали, стоимость «попробовать» очень велика.

Вторая ошибка состоит в том, что напечатать 1000 копий с одного оригинала и десять раз по 100 копий с десяти разных оригиналов — совершенно разные вещи (второе примерно вдвое дороже).

Как это быстро?

Скорость выполнения заказа является очень важной для многих заказчиков. Можно сказать, что оперативность ризографии оправдывает ее недостатки.

При готовом оригинал-макете реально напечатать 100 копий за 2 минуты, 1000 копий за 10, но при условии, что в данный момент нет других заказов. Поскольку загруженность заказами трудно прогнозировать локально (сколько заказов будет сегодня), мы гарантируем сроки их исполнения от 1 часа до 2 дней, хотя, если вам повезет (а мы приложим к этому все силы), ваш тираж может быть изготовлен в вашем присутствии.

Сроки работ, связанных с изготовлением оригинал-макета, резкой и брошюровкой, необходимо оговаривать особо.

В области глобального прогнозирования интенсивности заказов следует учитывать, что август — период отпусков, осень — время выставок, декабрь — сброс остатков денег бюджетными организациями (они еще есть?), весна — период проведения конференций и семинаров, иногда в стране проводятся выборы и т.п.

Что можно напечатать?

С точки зрения содержания — не надо приносить матюги, садизм, порнографию и «Майн Кампф». А с точки зрения внешнего вида, можно изготовить гораздо больше разнообразных изделий, чем простые листы А4, напечатанные с одной или двух сторон.

...
рис.13

а) Одно- или двусторонние рекламные листы формата А4. При их тиражировании следует учитывать, что темные изображения будут просвечивать на оборотную сторону листа. Желательно, чтобы в этом случае, на обороте не было темных изображений и содержалась менее важная информация. При этом не испортится внешний вид основной стороны (рис.13).

...
рис.14

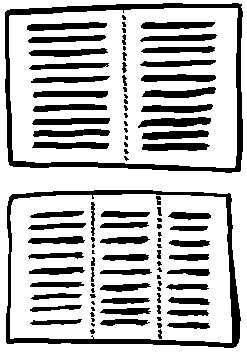

б) Лист формата А4 несколько великоват, можно изготовить оригинал-макет с учетом складывания листа пополам или на два сгиба в так называемую «раскладушку» (рис.14). Такое изделие выглядит гораздо аккуратнее.

...
рис.15

в) На одном листе можно расположить несколько одинаковых (или разных) объектов, а затем разрезать их. Если резку будем выполнять мы, линии разреза не нужны, если вы хотите резать их сами (ножницами) линии разреза желательны. Не следует забывать про поля между объектами на листе и по краям листа. Для равномерного расположения поля по краям должны быть 1 см, между объектами — 2 см (рис.15).

...
рис.16

г) Если вы все-таки хотите получить изделие с печатью «под край», можно сделать его меньшего формата, обрезав затем лишнее (рис.16).

д) Если готовое изделие состоит из нескольких листов, мы можем выполнить их брошюровку. Наиболее распространенный способ — изготовление брошюр формата А5.

...
рис.17

Имеющийся у нас брошюровочный автомат позволяет делать брошюры от 2 до 50 листов А4, сгибая их пополам с прошивкой двумя скрепками. Следует учесть, что поля на макете должны быть больше (рис.17), поскольку серединный лист получается после обрезки намного короче обложки. Слева, справа и в середине поля надо сделать равными 2 см, а сверху и снизу — по 1.5 см.

...
рис.18

Этим же способом можно изготовить и совсем маленькие книжечки, скрепленные одной скрепкой, разрезав готовую брошюру пополам (рис.18).

е) Листы формата А4 можно скреплять различными способами: скрепками с краю, пластмассовыми и металлическими пружинами.
